西门子S120驱动器维修入门教程系列一概述我们介绍过SINAMICS S120的电源模块包括：基本型电源模块、非调节型电源模块和调节型电源模块。今天这篇文章，我们来详细介绍下各种电源模块的特点。

　　前面两篇我们已经介绍过概况以及电源模块今天这篇文章，我们来介绍S120的功率模块(Power Module)。

　　功率模块具有整流和逆变功能，它是将电源模块和电机模块集成在一起，一端连接电网(进线)，另一端连接电机(出线)。S120早期的功率模块产品为PM340，目前已经停产。

　　新的功率功率模块沿用PM240的命名编号，称为PM240-2。当然，S120还有一种机柜型功率模块，这个我们以后再讲，本文主要介绍PM240-2功率模块。

　　PM240-2具有整流和逆变功能，但是没有回馈功能。也就是说，不能把电机产生的再生能量回馈电网，因此必须配合制动电阻使用。

　　PM240-2根据其功率大小的不同，分成FSA~FSG 7个型号。

　　FS是"Frame size"的缩写，即"结构尺寸";A~G表示具体的尺寸大小。

　　FSA~FSF有单相200~240V、三相380~480V和三相500~690V三种进线电压规格，其功率范围为0.55~132KW，包括集成电源滤波器和不带电源滤波器两种类型;

　　FSG具有三相380~480V和三相500~690V两种进线电压，其功率范围为160~250KW，具有可选电源滤波器。其中：380~480V类型可选C2或C3滤波器;500~690V类型可选C3滤波器;

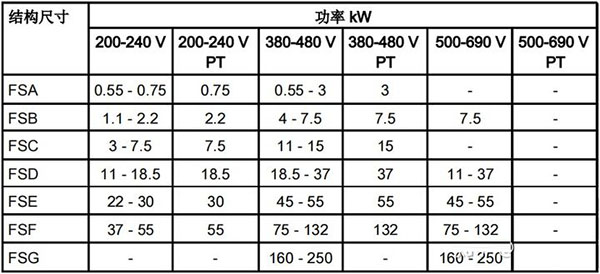

　　PM240-2不同结构尺寸的产品其功率和进行电压的关系如下面的表格所示：

　　PM240-2 FSD(D型尺寸结构)的外观如下图所示：

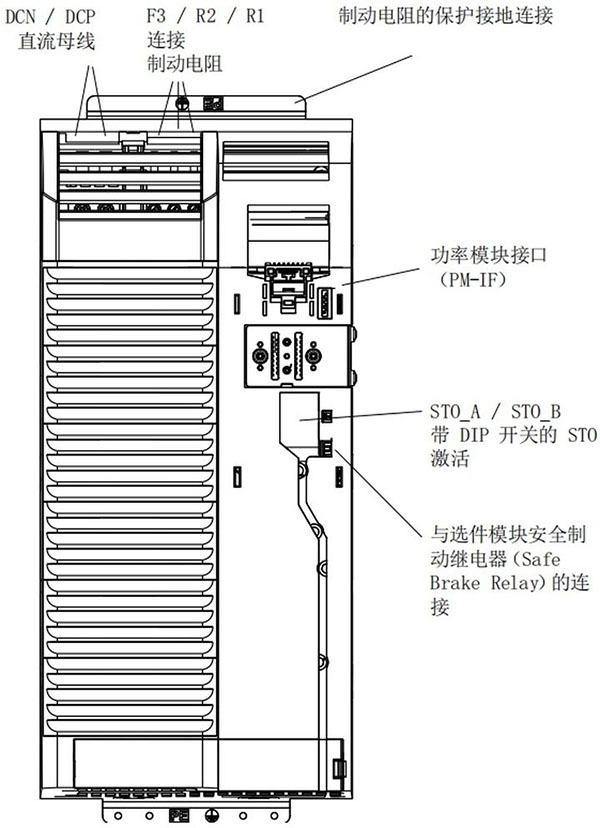

　　PM240-2前面各部分接口如下图所示：

　　功率模块接口，即控制单元接口，可以连接CU310-2或者CU320-2控制单元，如下图所示：

　　具有两路安全扭矩关断(STO)端子，可以通过外部控制关闭变频器的输出扭矩;关于安全扭矩关断，可以看下我的另一篇文章：怎样入门SINAMICS V90伺服驱动系统?(2)-STO功能

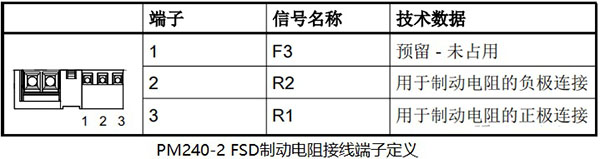

　　模块的上部有制动电阻的接线端子，其定义如下图所示：

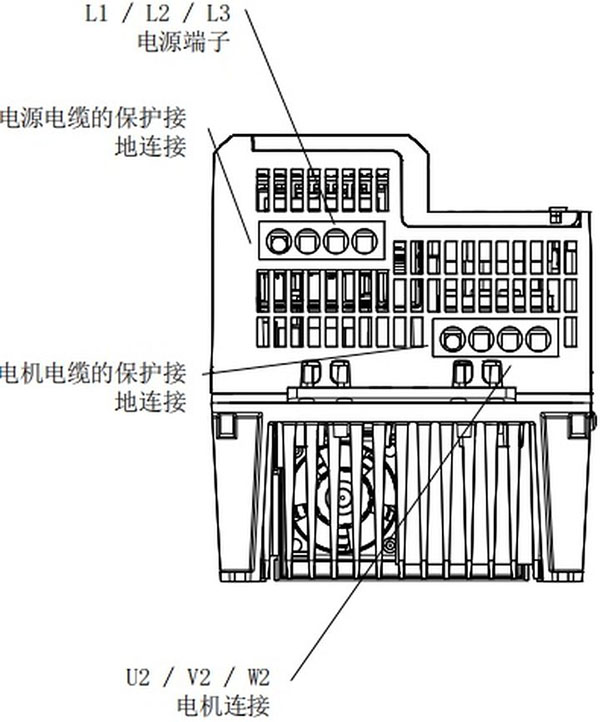

　　模块的下面有电源接线端子和电机接线端子，如下图所示：

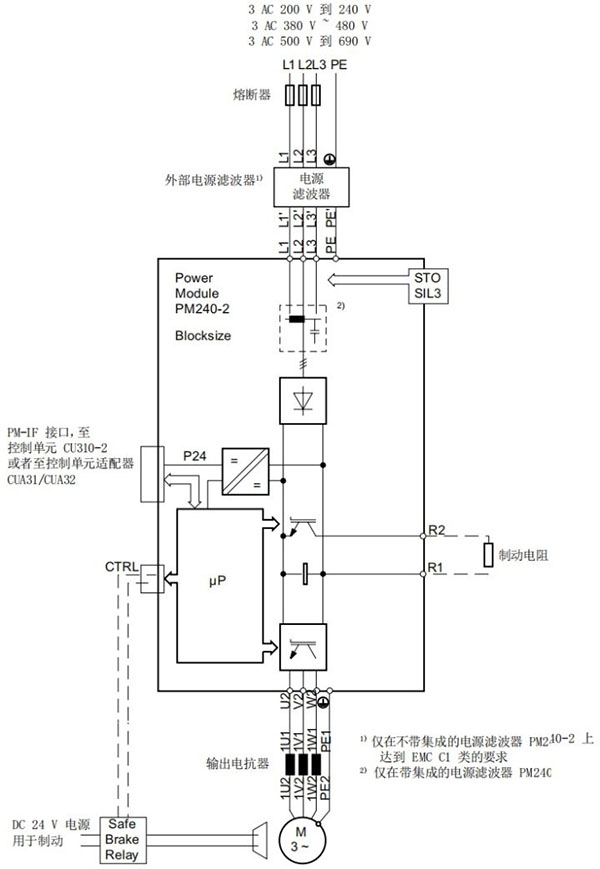

　　PM240-2配合控制单元的接线原理图如下图所示：

　　以上就是小编为大家带来的西门子S120驱动器维修入门教程系列三PM240-2功率模块，后面我们将陆续推出S120驱动器维修入门教程后续文章敬请期待!
