西门子S120驱动器维修入门教程系列四电机模块

　　西门子S120驱动器维修入门教程系列四电机模块介绍　西门子SINAMICS S120驱动器的电机模块。电机模块的作用是把经过电源模块整流后的直流电，逆变成电压和频率都可调的交流电，然后输送给电机。

　　SINAMICS S120型电机模块根据其尺寸和性能的不同，分为：经典型、C型、D型和紧凑型;

　　经典型电机模块可以输出85~200A电流，具有最高2倍的过载能力;

　　C型电机模块针对连续性负载进行了优化，具有最高两倍的过载能力(连续运动);

　　D型电机模块针对高动态断续性负载循环进行了优化，具有最高三倍的过载能力(断续运动);

　　紧凑书本型结构紧凑小巧，可以节省大量的空间，

　　具有最高三倍的过载能力;

　　根据连接电机数量的不同，分为单轴型和双轴型。顾名思义，单轴型电机模块可以连接一个电机;双轴型电机模块可以连接两个电机;与两个单轴型电机模块相比，双轴型电机模块可以节省50%的空间;

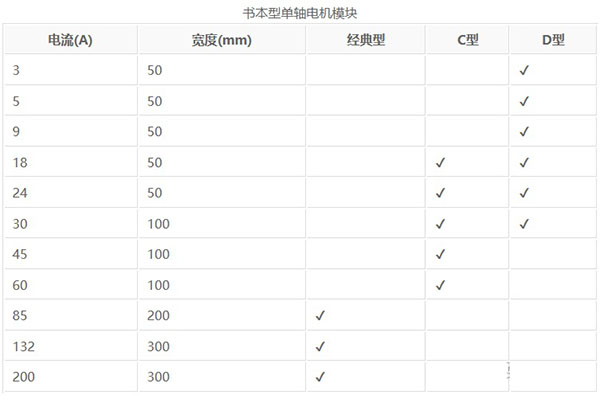

　　书本型单轴电机模块的输出电流及对应的类型如下面的表格所示：

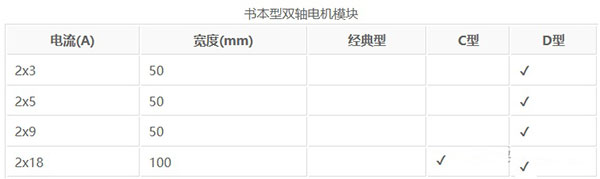

　　书本型双轴电机模块的输出电流及对应的类型如下面的表格所示：

　　下面这张图是单轴型电机模块(C型，45A)的外观图：

　　模块的上部有DRIVE-CLiQ的接口，可以连接控制单元接收命令，也可以连接电机的传感器;还有EP端子和温度传感器的接口，如下图所示：

　　当激活"板载端子的安全集成基本功能"后，EP端子可以封锁电机模块的电流输出，起到安全停车或安全扭矩关断的作用;

　　温度传感器端子用来连接电机的温度传感器进行测温反馈;

　　中间的LED指示灯可以指示工作状态或故障报警;

　　下端是电机接线端子及抱闸的接线端子;

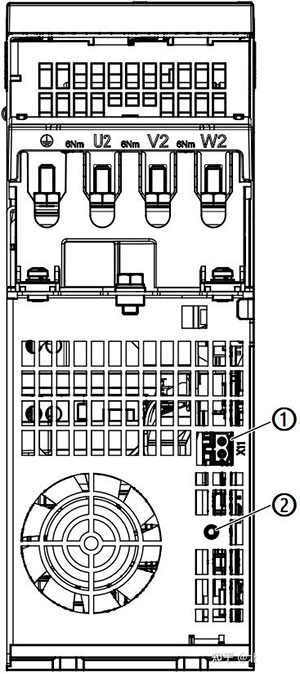

　　下面这张图是电机模块底部图，图中①的端子X11就是电机抱闸接线端子：

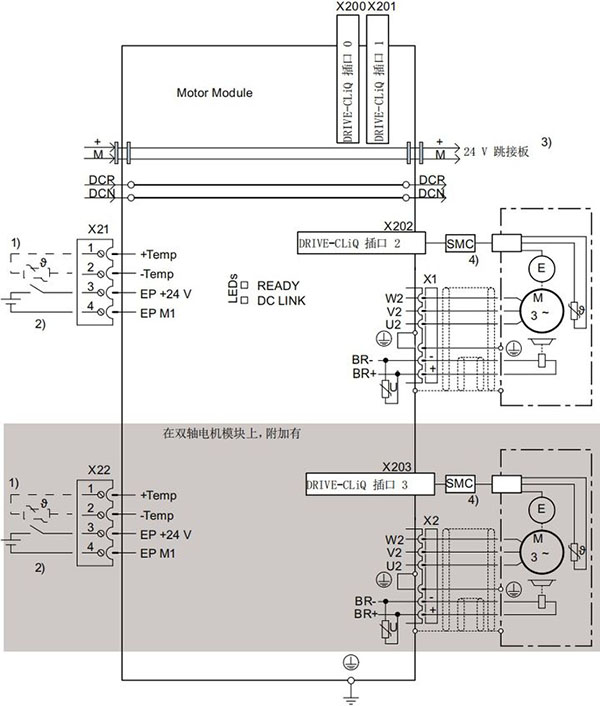

　　电机模块的接线图如下所示(图中灰色部分表示双轴型电机模块的第二轴)：
