西门子S120驱动器入门教程五CU320-2PN控制单元

　　今天这篇文章我们来介绍下西门子S120驱动器入门教程五CU320-2PN控制单元，这也是本系列教程的最后一篇。

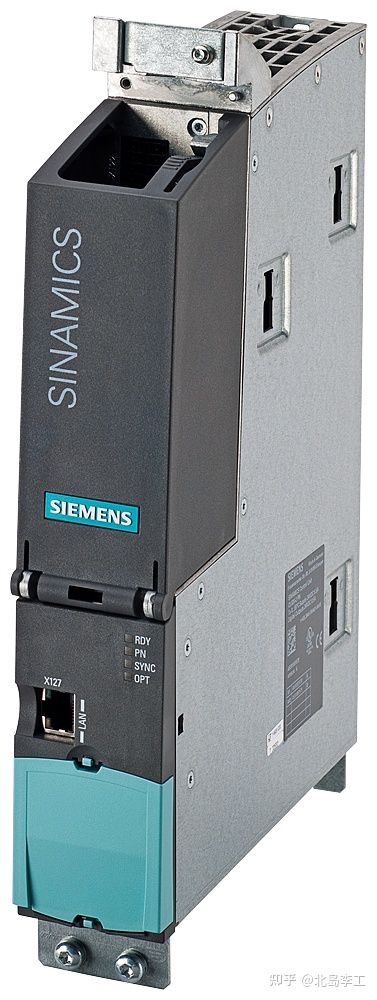

　　CU320-2PN名称中的"2PN"表示它具有两个PROFINET接口。除了PN接口，它还有DRIVE-CLiQ接口、以太网接口、RS232接口等。我们先来看看它的外观，如下图所示：

　　具体来说，CU320-2PN 具有如下一些接口：

　　4个DRIVE-CLiQ接口，编号X100~X103;

　　2个PROFINET接口，编号X150 P1~P2;

　　1个以太网接口，编号X127;

　　1个RS232接口(在模块底部)，编号X140;

　　2个数字量输入/输出接线端子排，编号X122和X132;总共包括12个电气隔离的数字量输入和8个非电气隔离的输入/输出(可配置);

　　1个电源接线端子，编号X124;

　　1个存储卡插槽;

　　1个BOP(基本操作面板)接口;

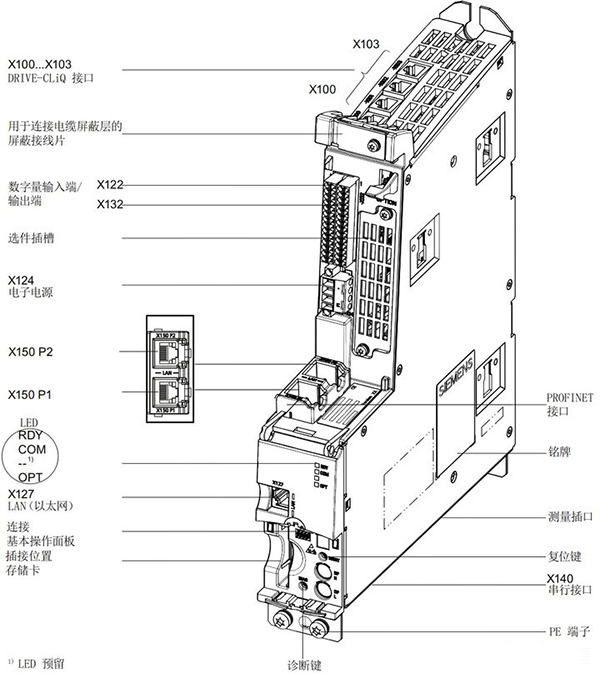

　　各接口/端子在CU320-PN的位置如下图所示：

　　DRIVE-CLiQ是西门子SINAMICS S120控制单元、电源模块、电机模块之间通信的标准，它是一个标准接口，很多电机、传感器(编码器)等也支持该接口标准，可以直接连接到DRIVE-CLiQ网络中。

　　DRIVE-CLiQ采用了有源以太网技术。有源以太网，英文名称"Power Over Ethernet"，简称PoE，是在普通网线的基础上，增加了2条直流电源线A和B，这样网线不但能传输信号，还可以传送一定功率的电能，可以直接给远程设备供电。

　　DRIVE-CLiQ也采用了这种技术，在RJ45网口的基础上，增加了A/B两条线，其中A为正极(DC 24V+)，B为负极，如下图所示：

　　DRIVE-CLiQ接口定义如下面的表格所示：

　　引脚名称描述

　　1TX+数据发送+

　　2TX-数据发送-

　　3RX+数据接收+

　　4-未使用

　　5-未使用

　　6RX-数据接收-

　　7-未使用

　　8-未使用

　　A电源正DC 24V电源正极

　　B电源负DC 24V电源负极

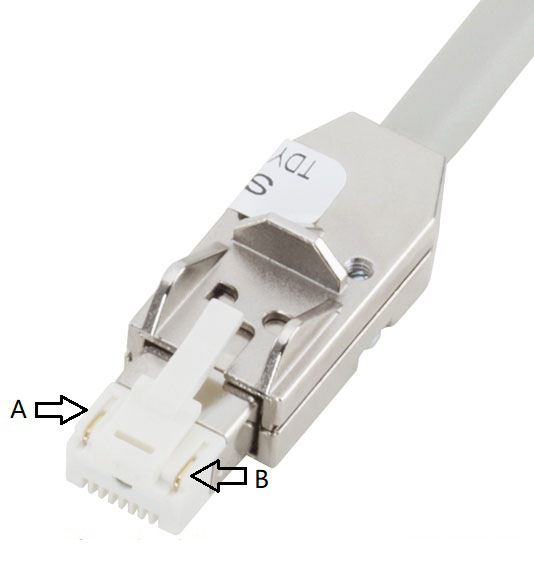

　　下面这张图是一个DRIVE-CLiQ网线接头的实物图：

　　PROFINET(X150)接口用来将CU320控制器连接到PROFINET网络中，有绿色和黄色LED灯显示其状态;

　　以太网接口(X127)用于调试和诊断，有绿色和黄色LED灯显示其状态;

　　RS232接口(X140)是标准的D型9针接口(公头)，其2号针脚为数据接收(RX)，3号针脚为数据发送，5号针脚为公共地(GND);

　　每个数字量输入/输出端子，以X122为例，包括6个输入和4个输入/输出。这4个输入/输出是具有双向通道的，即可以配置为输入，也可以配置为输出;

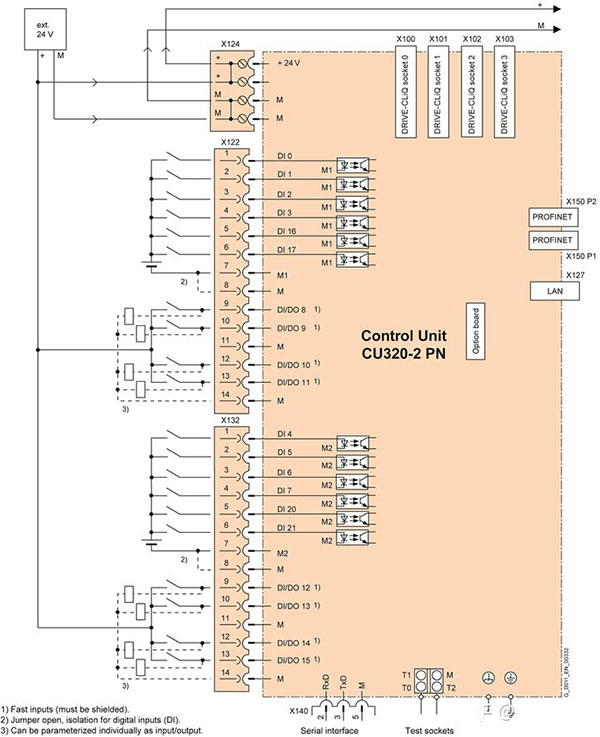

　　CU320-2PN的接线原理图如下：

　　以上就是小编为大家带来的西门子S120驱动器入门教程五CU320-2PN控制单元，这是本系列教程最后一篇，希望我们这里期西门子S120驱动器入门教程能对你维修西门子S120驱动器有小小帮助。
