西门子840DSL系统屏蔽光栅尺，本文不仅教你如何修改参数，还有修改梯形图!图文并茂，现针对卧加的B轴圆光栅屏蔽进行讲解。

　　步骤如下：

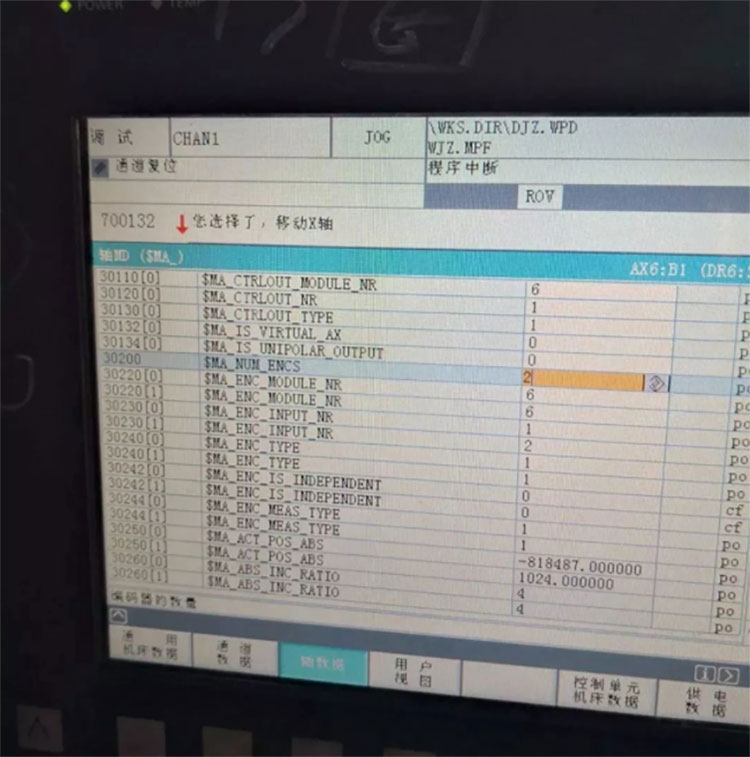

　　步骤一进入轴参数找到B轴将参数30200改为1

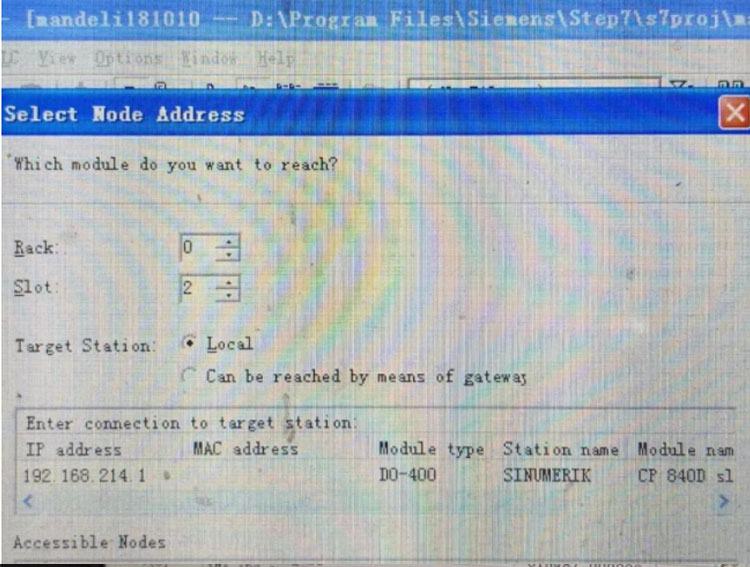

　　步骤二接下来就要进入梯形图修改，首先上传至PG，填入相关参数见图

　　步骤三每个系统配置都有所区别所以参数会有不同图中只供参考

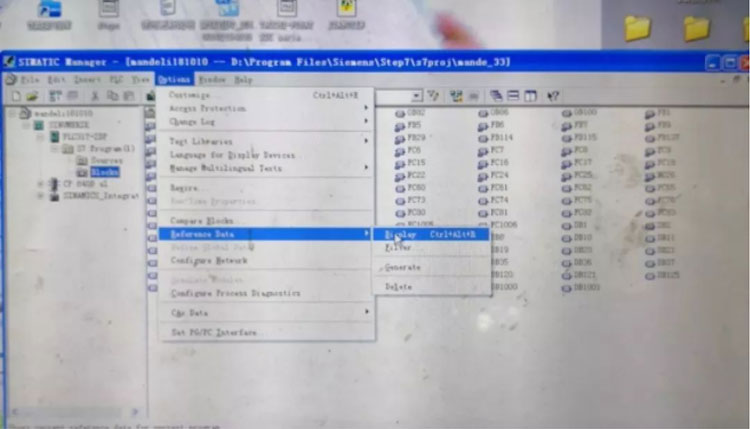

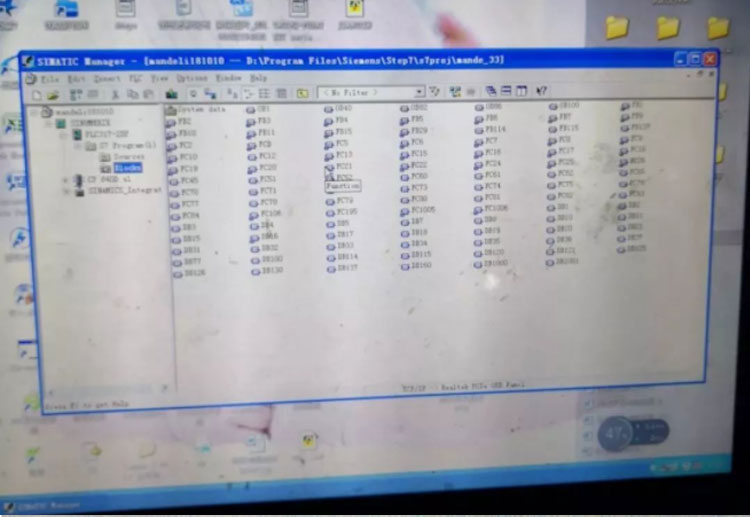

　　步骤四这些都是上传到电脑里的程序块，通过参考数据找到相关光栅尺的数据

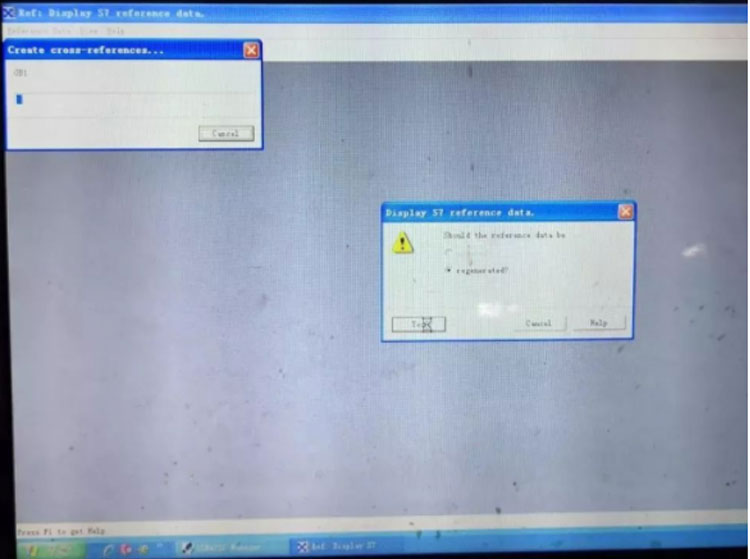

　　步骤五生成参考数据后查找DB36.DBX1.6

　　步骤六进入程序模块

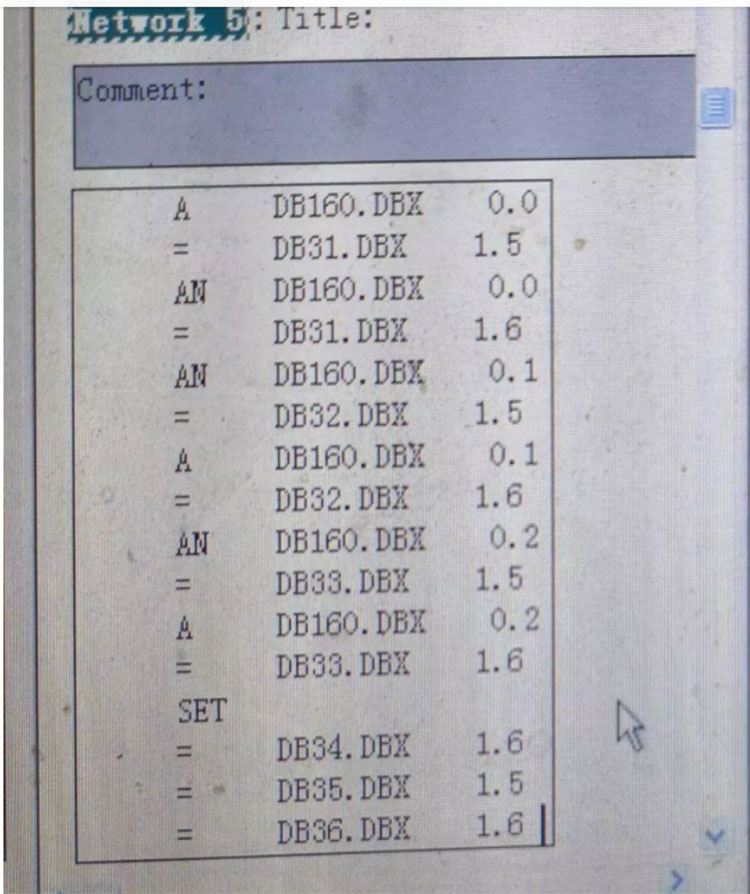

　　步骤七将DB36.DBX 1.6更改为DB36.DBX1.5

　　步骤八将修改后的程序**至系统中，重启系统后光栅尺就不起作用了。机床成为半闭环。

　　以上就是关闭西门子840DSL屏蔽光栅尺步骤详解内容，希望对你在生产中有所帮助!
